Wat maakt een ESD-veilige werkplek compleet?

Wat je precies bedoelt met een ESD-werkplek

Een ESD-werkplek is de plek waar open, ESD-gevoelige producten worden behandeld binnen een afgebakende EPA. ESD is de ontlading zelf, de EPA is de beschermde zone met regels voor materialen, aarding en gedrag, en de werkplek is het punt waar product, mens en gereedschap samenkomen. De term ESD-ruimte wordt vaak gebruikt voor een hele kamer, maar zegt weinig zolang niet vastligt welke delen daadwerkelijk onder ESD-regime vallen.

Sinds 1969 begint een groot deel van deze trajecten op dezelfde manier: eerst wordt een tafel of mat vervangen, terwijl de vraag in werkelijkheid breder is. Bij open printen, losse IC's of sensoren is een volledige werkplek binnen een EPA nodig. Gaat het vooral om gesloten modules, verpakking of logistieke overdracht, dan verschuift de nadruk naar opslag, verpakking en transport. Met ESD-installatie wordt meestal de vaste infrastructuur bedoeld, zoals aardpunten, vloer en monitoring. Juist dat onderscheid voorkomt dat een ruimte te zwaar wordt ingericht, of dat één mat ten onrechte als voldoende wordt gezien.

Basiselementen die samen de werkplek veilig maken

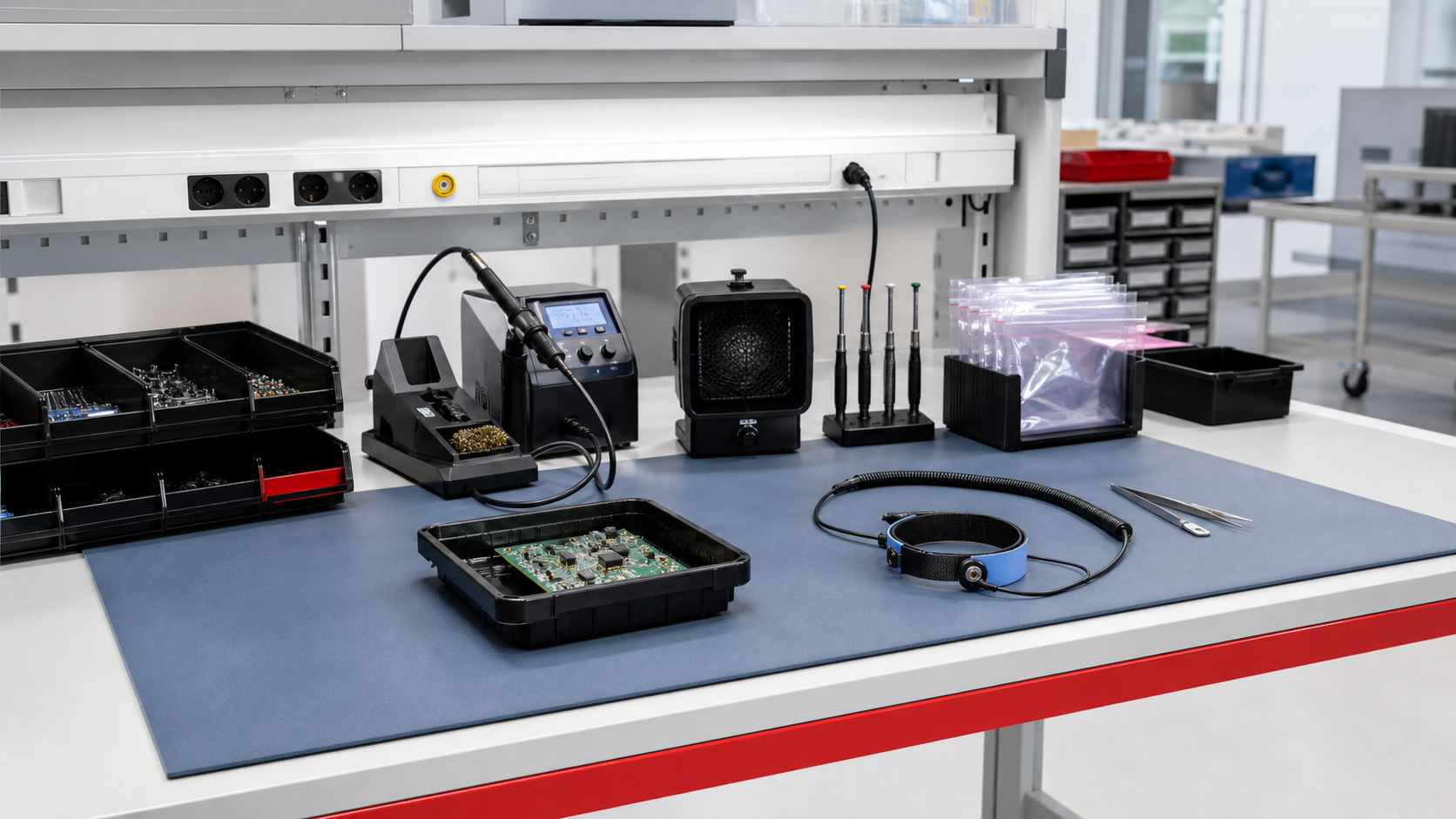

Een functionele ESD-werkplek begint met een geaard werkvlak, persoonsaarding, een gecontroleerd aardpunt en passende ESD-verpakking. De mat of het tafelblad voert lading gecontroleerd af, maar alleen als de verbinding naar aarde klopt. Persoonsaarding, via polsband of via schoeisel op een geschikte ESD-vloer, voorkomt dat het lichaam zelf de bron van ontlading wordt. De vraag of een ESD-stoel de polsband vervangt, komt geregeld terug. Dat gaat maar ten dele op: een stoel helpt bij ladingbeheersing, maar vervangt geen geverifieerde persoonsaarding tijdens fijn werk aan open elektronica.

In de praktijk werkt een ESD-werkplek alleen goed als samenhangend systeem. Gereedschap, soldeerstation en meetapparatuur moeten in dezelfde keten passen, met aantoonbare aarding of ESD-eigenschappen. Ook verpakking hoort daarbij, want een product dat op de tafel veilig is behandeld, kan direct onbeschermd raken zodra het verdergaat in het proces. Voor zittend assemblagewerk is een combinatie van dissipatief werkoppervlak, persoonsaarding, geaard gereedschap en een veilige bak of tray een logisch vertrekpunt. Zodra er wordt gelopen, gedeeld of verplaatst, tellen vloer, schoeisel en transportmiddelen zwaarder mee.

Kiezen op basis van werkproces en risicoprofiel

De juiste set-up wordt bepaald door twee zaken: het werkproces en het risicoprofiel van het product. Bij handmatige assemblage aan open printen ligt de nadruk op een geaard werkvlak, polsband, geaard soldeerstation en een stoel of vloer die geen lading opbouwt. Bij inspectie en test van gesloten modules weegt geaarde apparatuur zwaarder, terwijl trays en overdracht naar opslag het verschil maken. Rework aan gevoelige IC's of sensoren vraagt sneller om ionisatie, omdat isolatoren en luchtbeweging daar meer invloed hebben dan bij standaard assemblage.

Het risicoprofiel verschuift de grens van wat voldoende is. Voor standaard elektronica met een HBM-gevoeligheid rond 500-1000 V past een basis met mat, persoonsaarding, ESD-vloer of stoel en gecontroleerde interne verpakking. Voor componenten onder 100 V, zoals bepaalde IC's en sensoren, wordt de marge klein. Dan ligt de lat hoger: een strakker ingerichte EPA, ionisatie bij isolatoren, shielding bags buiten de zone en meer aandacht voor luchtvochtigheid en overdrachten. Dat verschil wordt op de werkvloer meestal snel zichtbaar. Eenzelfde productgroep kan in assemblage goed beschermd zijn en in verpakking of verzending alsnog te licht worden behandeld.

Waar je op moet controleren bij selectie en borging

Volgens IEC 61340-5-1 beoordeel je een ESD-product op specificatie, meetbare prestatie en periodieke controle. Een ESD-label alleen is niet genoeg. Vraag per onderdeel naar de datasheet, het toepassingsgebied en een meet- of testrapport dat past bij de manier waarop het wordt gebruikt. Bij matten en werkbladen is het relevant welk weerstandsgebied is opgegeven en hoe punt-punt of punt-aarde is gemeten. Bij soldeerstations en meetapparatuur wegen aantoonbare aarding, onderhoud en, waar van toepassing, kalibratie zwaarder dan producttaal.

De controlefrequentie volgt uit functie en risico. Persoonsaarding via polsband of schoeisel wordt dagelijks voor gebruik gecontroleerd. Werkmatten, vloeren, stoelen, ionisatoren en aardverbindingen krijgen een vast schema, bijvoorbeeld maandelijks, per kwartaal of na een wijziging aan de werkplek. Bij ionisatie gaat het om offset en decay, bij vloeren om de combinatie mens, schoeisel en vloer, en bij gereedschap of verpakkingen om productscope, staat en hergebruik. Tijdens audits blijkt geregeld dat producten wel zijn ingekocht, maar dat nulmetingen, logboeken en opvolging van afwijkingen ontbreken. Dan mist juist het deel dat een EPA betrouwbaar maakt.

Wat vaak wordt vergeten buiten de werktafel

Een ESD-keten blijft pas gesloten als opslag, transport en verpakking onder hetzelfde regime vallen als de werktafel. Een nette opstelling verliest haar waarde zodra gewone bakken, isolerende wielen of verkeerd gesloten shielding bags in het proces komen. Buiten de EPA weegt afscherming zwaarder dan alleen dissipatie, omdat de omgeving daar niet meer gecontroleerd is.

Daarom horen ook beheer en overdracht bij de inrichting. Opslagmiddelen, stellingen en transportwagens moeten ESD-geschikt zijn, verpakkingsmateriaal moet bij intern en extern gebruik passen, en producten horen niet onbeschermd tussen afdelingen te bewegen. Reiniging en slijtage spelen daarin een stille maar grote rol: matten, vloeren, stoelen, kabels en polsbanden verliezen hun functie door vervuiling, beschadiging of verkeerd schoonmaakmiddel. Bij hergebruik van bakken of verpakking zijn visuele controles en steekproeven logisch, zeker wanneer traceability en FIFO meewegen. Pas wanneer logistiek, reiniging en registraties in hetzelfde control plan staan als de werkplek zelf, verdwijnen de open schakels tussen assemblage, test, opslag en verzending.
